Viikkokello

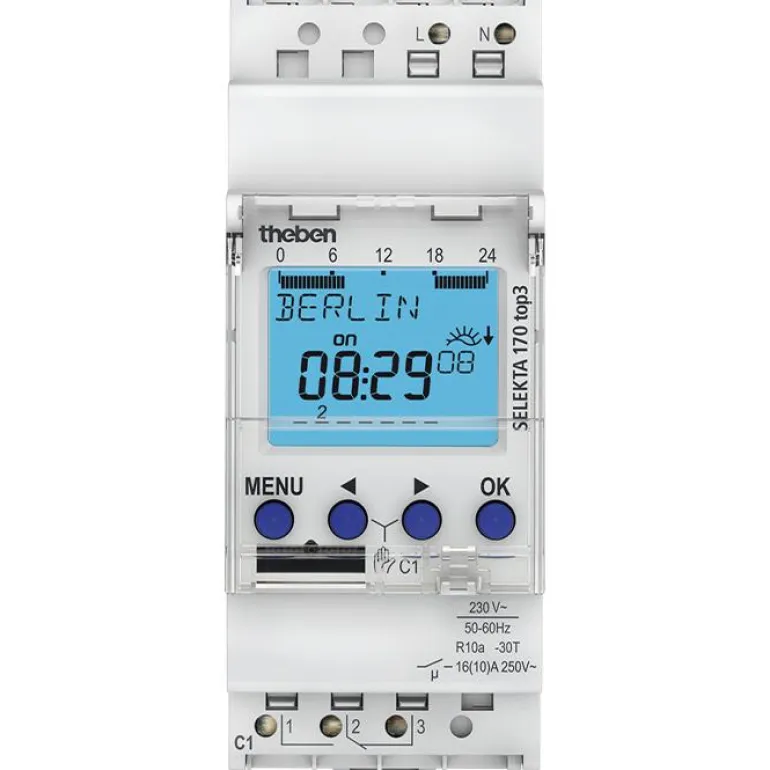

Theben SELEKTA 170 Top3 on viikkokello, jossa on yksi kanava ja 56 muistipaikkaa. Kellon käyttöjännite 230 V AC ja taajuus 50 – 60 Hz. Käyttölämpötila-alue on -30…60 °C. SELEKTA 170 Top3 -mallin toiminnallisuus, energiatehokkuus ja asennuksen helppous ovat Top2-malleihin verrattuna entistäkin paremmat. 100 % yhteensopiva Top2: n kanssa. Tässä viikkokellossa on automaattinen siirtyminen kesä- ja talviaikaan, joten se laskee automaattisesti auringonnousun ja -laskun ajat koko vuodelle.

SELECTA 170 Top3:n minimikytkentäkapasiteetti on noin 10 mA. Asennetaan DIN-kiskoon. Varustettu LCD-näytöllä ja käyttöpainikkeella pistokkeen irrottamiseksi. Sijaintitiedot voidaan ohjelmoida koordinaattien tai maa-kaupunkiluettelon kautta ja huoltotoiminto mahdollistaa huoltovälien seurannan. Maksimaalinen suoja peukalointia vastaan, aikakytkentäohjelmat voidaan siirtää sovelluksesta kelloon vain Bluetooth-yhteyden avulla. Eri maiden siirtymäsäännöt on jo tallennettu. Omat siirtymäsäännöt tai vaihdot tehdään asetuksista.

HUOMIO! Viestintämoduuli OBELISK Top3 myydään erikseen.

Ominaisuudet

• Sovelluksen ohjelmointi mahdollista
• Suojaa tiedonsiirto Bluetooth Low Energy OBELISK top3:lla
• Maksimaalinen suoja peukalointia vastaan, aikakytkentäohjelmat voidaan siirtää sovelluksesta kelloon vain, jos Bluetooth
• OBELISK top3 on yhdistetty kelloon
• 100 % yhteensopiva Top2:n kanssa
• Astronominen kytkentätoiminto (automaattinen auringonnousun ja -laskun aikojen laskeminen koko vuodelle)
• Siirtymä auringonnousun ja auringonlaskun aikojen mukaan
• Sijaintitiedot voidaan ohjelmoida koordinaattien tai maa-kaupunkiluettelon kautta
• Kiinteät ON-OFF-kytkennät voidaan ohjelmoida (esim. yökatkos)
• Kytkentäaikojen simulointi (lasketut astroajat ja ohjelmoidut ON-OFF-kytkennät)
• Astro-tila käännettävissä (illalla päällä – aamulla pois päältä tai illalla pois päältä – aamulla päällä) tai pois käytöstä
• DuoFix-pikakiinnike
• 2 johtimelle
• Lanka tai punos (kaapeliliittimellä tai ilman)
• Pistokkeen irrotuspainike
• Tekstiorientoitu käyttöliittymä näytöllä
• Esiasetettu päivämäärä ja -aika
• Täydellinen helppokäyttöisyys ilman verkkoliitäntää
• OBELISK TOP2 -muistikortin käyttöliittymä (PC-ohjelmointi)
• 2. liitettävä kytkentäohjelma
• Ohjelmien kopiointi
• Relejohtavan kytkimen ja suuren lampun kuormituksen nollapistekatkos (ei 24 V:n yksiköissä)
• Laskelmoidut astro-kytkentäajat
• Ohjelmoitavat ON/OFF-kytkentäajat
• Kytkimen esivalinta
• Pysyvä kytkentä päälle/pois päältä
• Integroitu operatiivinen laskuri
• Mahdollisuus nollata
• Huoltotoiminto huoltovälien valvomiseksi
• Lomaohjelma
• Valaistu näyttö (irrotettava)
• PIN-koodaus
• Automaattinen siirtyminen kesä- ja talviaikaan
• Deaktivoitavissa
• Eurooppaa, Yhdysvaltoja ja muita maita koskevat siirtymäsäännöt on jo tallennettu
• Omat siirtymäsäännöt tai vaihdot voi asettaa kiinteän päivämäärän jälkeen





Tekniset tiedot:
Käyttöjännite	230 V AC
Taajuus	50 – 60 Hz
Ympäristön lämpötila	-30°C…60°C
Langan läpimitta	0,5–2,5 mm²

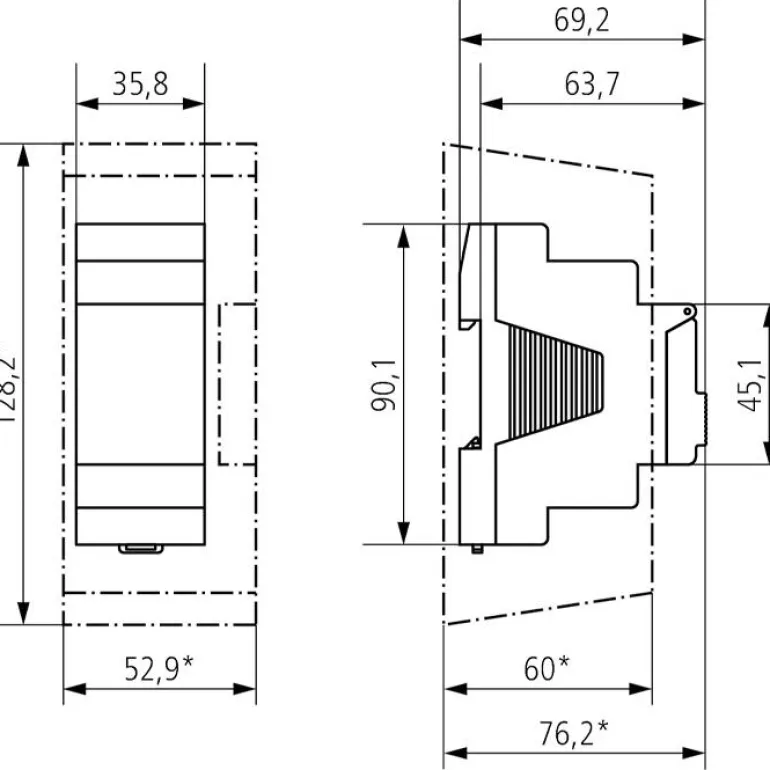

Leveys	2 moduuli
asennettava	DIN-kisko

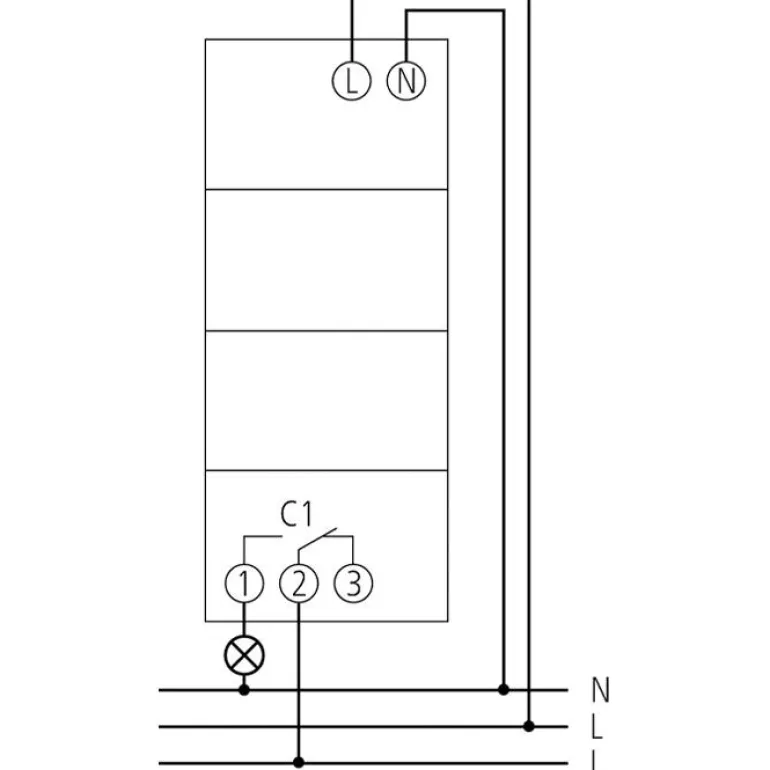

Liitintyyppi	Vaihdin
Kytkimen lähtö	Vaiheesta riippumaton
Aukon leveys	< 3 mm (µ)
Ohjelma	Viikko-ohjelma, Astro-ohjelma
Kanavien lukumäärä	1
Muistipaikkojen lukumäärä	56
Tehoreservi	10 vuosi
Kytkentäkapasiteetti 250 V AC, cos φ = 1	16 A
Kytkentäkapasiteetti 250 V AC, cos φ = 0,6	10 A
Hehkulampun/halogeenipolttimon kuormitus	2600 W
Pienloistelamppu	1100 W
LED-valo < 2 W	50 W
LED-valo 2–8 W	600 W
LED-valo > 8 W	600 W
Loisteputken kuormitusta (VVG) ei kompensoida	2600 VA
Loisteputken kuormitus (VVG) sarjakompensoitu	2600 VA
Loisteputken kuormitus (VVG) rinnakkaiskompensoitu	1300 VA
Alin kytkentäteho	n. 10 mA
Vähimmäiskytkentäaika	1 min
Käyttötarkkuus lämpötilassa 25 °C	tyypillisesti ± 0,25 s/vrk (kvartsi)
Aikaperuste	Kvartsi
Valmiusteho	~0,4 W
Liitäntätyyppi	DuoFix-liitäntäkiinnikkeet
Näyttö	Nestekidenäyttö
Ohjauspaneeli	4 paineanturin säädintä
Kotelo- ja eristysmateriaalit	Korkean lämpötilan kestävät itsesammuvat termoplastit
Suojatyyppi	IP20
Suojausluokka	II standardin EN 60730-1 mukaan
