Paineanturi

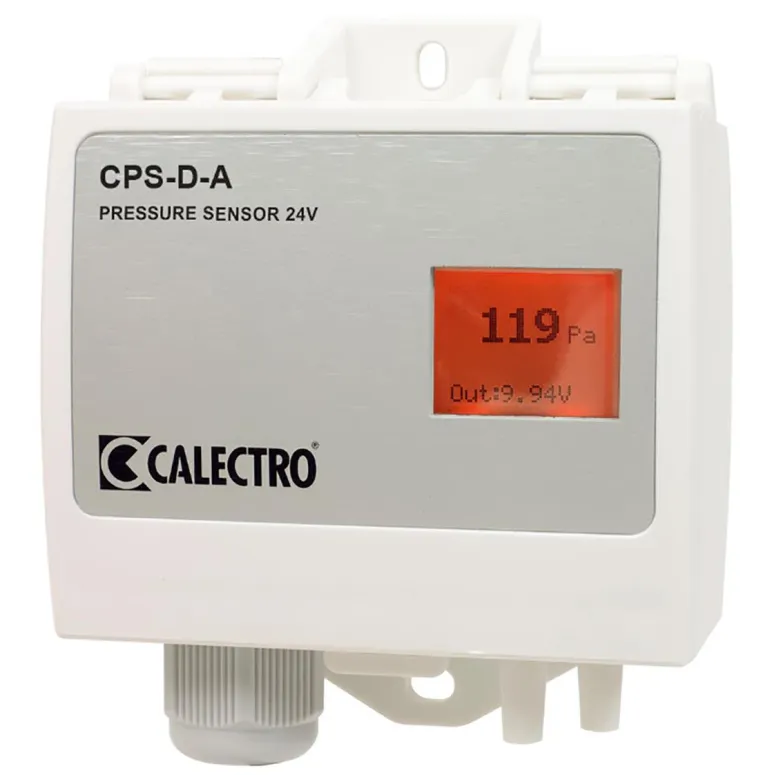

CPS-D-A on tarkoitettu paine-eron mittaamiseen ilmanvaihtojärjestelmissä. Paineanturissa CPS-D-A on sisäänrakennettu paine-eroelementti, joka kompensoi lämpötilan erittäin tarkasti ja lineaarisesti. Paine-elementin ja lähtösignaalin resoluutio on suuri, ja painearvo esitetään enintään 1 Pa:n välein koko mittausalueella (-100 – +3500 Pa).

Haluttu toiminto ja mittausalue asetetaan taustavalaistulla näytöllä. Mittausalue määrittää, millä mittausarvolla lähtösignaalin tulisi käynnistyä ja milloin suurin lähtösignaali tulisi antaa. Näytön kautta asetetaan myös lähtösignaali (0-10V tai 4-20 mA), K-kerroin tilavuusmittausta varten ja haluttu signaalin vaimennus. Myös paine-elementin nollakalibrointi suoritetaan näytön kautta.

Näytön perusasennossa nykyinen mitattu arvo (paine tai tilavuus/virtaus) ja nykyinen lähtösignaali näytetään voltteina tai milliampeereina. CPS-D-A toimitetaan tehtaalla paine-eron mittaamiseen mittausalueella 0-500 Pa, 0-10V lähtösignaali ja keskisignaalin vaimennus (10 s). CPS-D-A:lla voi mitata puhaltimien tai mittalaippojen tilavuutta/virtausta esimerkiksi asettamalla k-kertoimen. Paine-eron ja tilavuuden välinen muuntokaava: q = k x √Δp. K-kerroin voidaan asettaa kahden desimaalin tarkkuudella. Yksikköasetus on vain ”näyttöetiketti”, joka ei suorita mitatun arvon matemaattista laskentaa.

Lähtösignaalin vaimennus (keskiarvo) on säädettävissä 3 tasolla: 3, 10 ja 20 sekuntia. Liitinlohko ja kotelon kaapeliliitäntä (valmiiksi kootulla M16-kaapelitiivisteellä) ovat irrotettavissa asennuksen helpottamiseksi. Kotelon kansi on varustettu yläosassa olevilla saranoilla, alaosassa olevilla kiinnikkeillä ja sauvoilla, jotka pitävät kannen auki kohotetussa asennossa.
