Muurausside

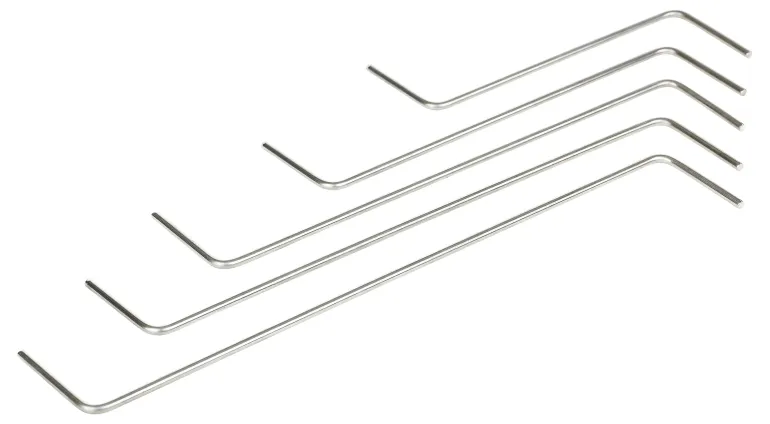

Z-sidettä käytetään kaksoistiiliseinien ankkuroimiseen toisiinsa sekä kuorimuurien ankkuroimiseen kevytsoraharkkorunkoon. Siteen vaadittu pituus määräytyy ilmaraon leveyden ja molempien muurien ankkurointipituuden mukaan.

Asennus: Side muurataan muurirakenteen vaakasaumaan ja ankkuroidaan vähintään 40 mm:n syvyyteen. Vähintään 40 mm:n ankkurointi sisimpään muuriin+ eristyspaksuus + ilmarako + vähintään 40 mm:n ankkurointi uloimpaan muuriin.

a dim – upotussyvyys, ”a” mm tiilen suuntainen. b dim – Ilmarako + 2 x upotus tiilirakenteeseen (min. 2×40 mm)

I) Mitoitettu kantokyky (turvallisuusluokka 2): Edellytyksenä on vähintään luokan M2,5 laasti (tai laastiluokka B ) ja se, että kaikki rakenteeseen kuuluvat komponentit on tarkastettu vaatimusten BKR 1:4 mukaisesti.
