Muurausside

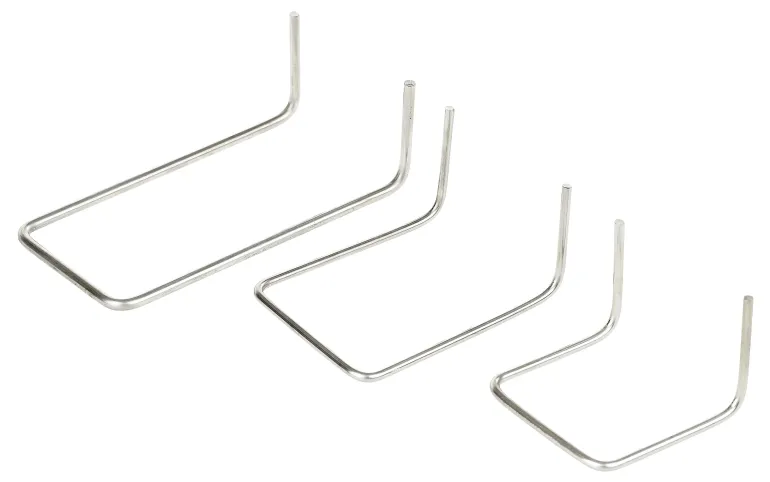

U-side, taivutetut varret. Käytetään kuorimuurin muuraussiteenä yhdistettynä seinäkiinnikkeisiin (nro 12, 13, 14) ankkuroimiseksi takana olevaan seinään. Siteen vaadittu pituus määräytyy ilmaraon leveyden ja ankkurointipituuden mukaan. Vakio-, moduuli- ja verhoilutiilille.

Asennus: U-side liitetään valittuun seinäkiinnikkeeseen ja muurataan kahteen päällekkäiseen vaakasaumaan. Vähimmäisankkurointipituus on 40 mm.

a dim – upotussyvyys, ”a” mm tiilen suuntainen. b dim – Ilmarako + upotus tiilirakenteeseen (min. 40 mm). c dim – Kerroskorkeus (tiili+sauman paksuus).

Mitoitettu kantokyky:
Kun side yhdistetään erilaisiin seinäkiinnikkeisiin, mitoitettu kantokyky on yhdistelmän pienin arvo. U-siteen mitoitettu kantokyky (turvallisuusluokka 2) voidaan asettaa seuraavasti:
