Latauspaketti

Termoventiler Laddomat MR 40 on kattilan latauspaketti, jossa on sisäänrakennettu lämminvesivaraaja ja suntti. Korvaa Laddomat 4030:n ja vanhemmat versiot Laddomat MR 40:stä (uusi kolmisuuntainen lämpöventtiili). Yhdistelmäkattilan ja ”tyhjän” säiliön välisen varauksen säätöön. Termisessä kolmitieventtiilissä on 2 takaiskuventtiiliä, jotta virtaus voi kulkea kahteen suuntaan. Lämmityksen aikana Laddomat MR 40 lähettää ylimääräisen lämmön säiliöön. Kun Laddomat MR 40 lämmittää säiliön kylmän veden, ehkäistään tiivistyminen ja korroosio. Kun lämmitys on suoritettu, Laddomat MR 40 ohjaa kuuman veden takaisin kattilan yläosaan. Tämä tehdään alhaisella nopeudella niin, että kerrostumista tapahtuu ja kaikki lämpö otetaan talteen. MR 40:ssä on 28 mm:n liitäntä ja enimmäisteho 45 kW. Mukana pumput, ErP-ready 2015.

Käyttökohteet:

Sys 40 – Varaaminen/purkaminen kattilan/säiliön välillä
Varaaminen kattilasta, jossa on sisäänrakennettu lämminvesivaraaja ja suntti ”puhtaaseen” varaajan säiliöön/säiliöihin. Purkaminen säiliöstä tapahtuu, kun kattilan lämpötila laskee. Kun säiliö on kylmä, mahdollinen lisälämmönlähde käynnistyy.

Sys 41 – Lataaminen/purkaminen kattilan/säiliön välillä polttimen ohjauksella
Vesitilavuuden kasvattamiseen esimerkiksi pellettikattilassa, jossa on sisäänrakennettu lämminvesivaraaja ja suntti. Antureita, joita ei käytetä säätöön, voidaan käyttää lämpötilan lukemiseen omassa valikossa.

Ominaisuudet

• Kattilan latauspaketti, jossa on sisäänrakennettu lämminvesivaraaja ja suntti
• Terminen kolmitieventtiili ja 2 takaiskuventtiilillä
• Yhdistelmäkattilan ja ”tyhjän” säiliön välisen varauksen säätöön

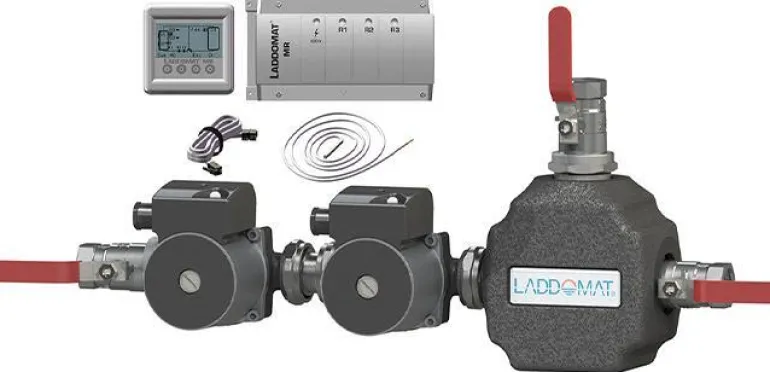

Sisältö

• 1 kpl Laddomat MR, täydellinen
• 1 kpl terminen lataus- ja tyhjennysventtiili Laddomat 41-200, jossa 2 sisäänrakennettua takaiskuventtiiliä
• 2 kpl pumppuja, Laddomat LM 6A, 130 mm
• 3 kpl palloventtiilejä, Cu28 tai R32
• 1 kpl uppoputki kattilan anturille. Liitäntä R10, P = 50–480 mm
• 3 kpl 3-anturisia uppoputkia antureille, H = 6 mm. R15, P = 150 mm
• 2 kpl anturipidikkeitä ja nippusiteet putkiasennusta varten
• 1 kpl termisten venttiilien EPP-eristys vakiovarusteena. Enintään 45 kW:n tehoisille kattiloille





Tekniset tiedot:
Liitäntä	28 mm
Teho	45 kW
